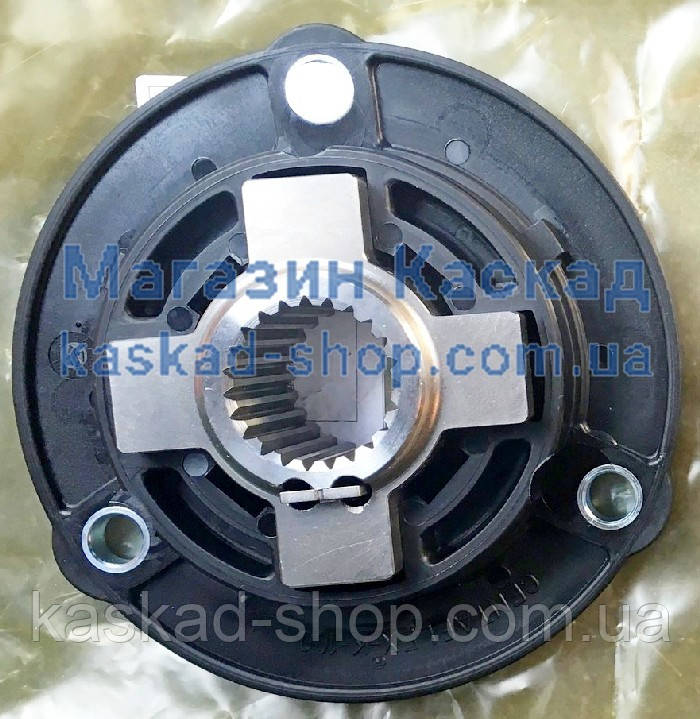

Муфти Цента для автобетонозмішувача.

Муфти Цента для автобетонозмішувача.

Сучасний автомобільний міксер-це гравітаційний реверсивний бетонозмішувач. З обертовим барабаном, Обертання барабана відбувається за допомогою гідравлічного приводу, з відбором потужності від двигуна шасі, або автономної дизельної установки.

Половина випадків аварійної зупинки бочки відбувається з причини зупинки гідравлічного насоса, що приводиться в дію дизельним мотором , Крутний момент від якої передається через муфту на центральний вал гідронасоса PVS90. (НП90,НП112)

Еластична муфта - демпфер "Centa", привода гідронасоса НП-90 автобетонозмішувачів, дозволяє передавати значні обертальні навантаження, компенсувати незначні перекоси валу, 1-2 гр. гасити ударні пускові навантаження,

Муфта конструктивно складається з демпфера який кріпиться трьома болтами на маховику дизеля (Д243,або Deutz) і хрестовини яка шлицевой частиною з'єднується з валом гідравлічного насоса (НП90,НП112) і входить в пази на демпфері(CENTAFLEX K-100-165),



Полумуфта Tigarbo приводу автобетонозмішувача CENTAFLEX K-100-165

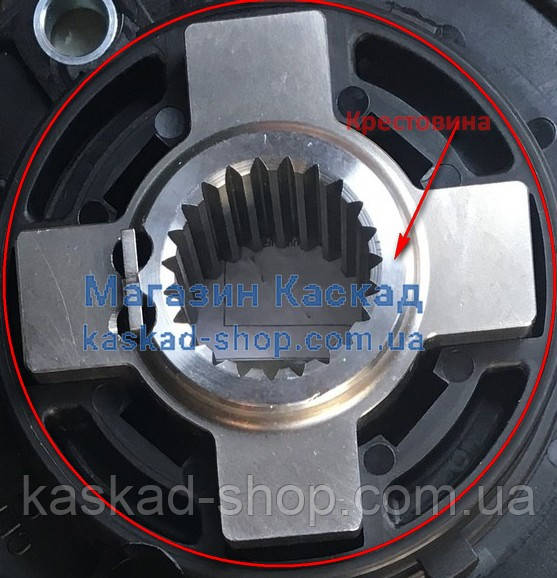

Хрестовина еластичної муфти гідроприводу (Centa, Німеччина)

Залежно від типу застосовуваного гідромотора (PVS90. z-23.PVS112. z-21) на автобетономиксере  еластична муфта (Centa, Німеччина) гідроприводу має різні параметри за шлицевому з'єднання з основним валом :

  • Муфта Centa-Z21 (21 шліц). CF-K-100-165-63884 Z21.
  • Муфта Сenta-Z23 (23 шліца). CF-K-100-165-65018 Z23.

В процесі експлуатації як правило виходить з ладу пружинна частину муфти(CENTAFLEX K-100-165), а хрестовая  залишається в робочому стані.

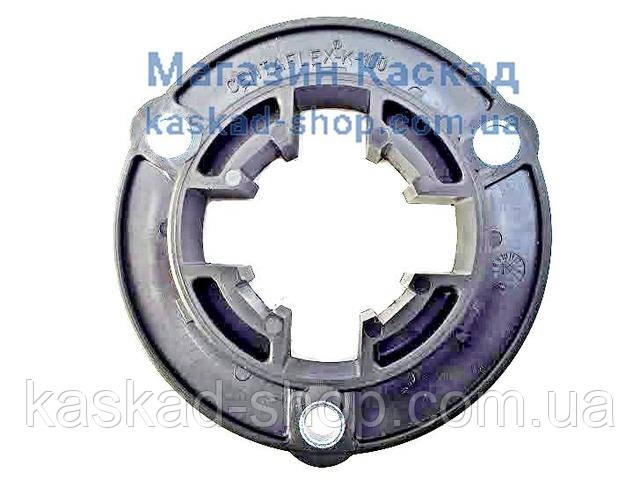

Відповідна частина муфти цента

Проблема вирішується заміною еластичної частини муфти, Але вона не завжди є в наявності і тоді в хід йде кмітливість і «золоті руки».

Як правило пошкоджена частина виготовляється з металу за розмірами демпферної частини.

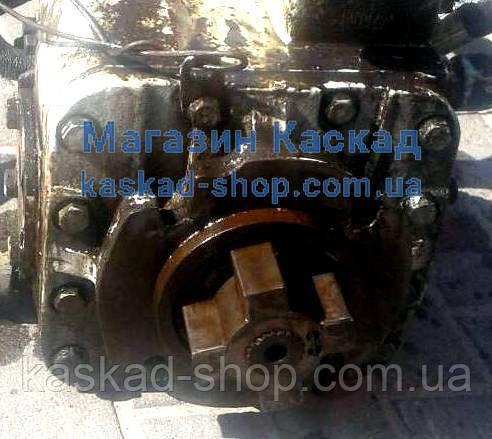

Флянец муфти гідроприводу

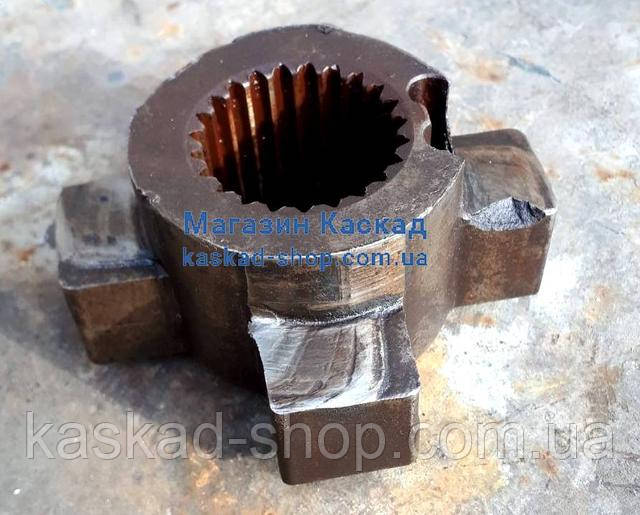

Пошкодження хреста муфти

Аварійний знос хрестової частини

Виготовлена частина стикується з великими зазорами з хрестової частиною муфти і проблема тимчасово вирішується.

Проаналізуємо плюси і мінуси цього рішення.

Плюси:

  1. Відносно дешевий і швидкий разовий запуск автобетонозмішувача в роботу. З гарантованим ресурсом та строком експлуатації.

Мінуси:

  1. Дана конструкція не зменшує ударні навантаження, при запуску,
  2. Наявність зазору в пазах відповідної частини муфти і хрестовини призводить до швидкого руйнування виготовленого замінника та хрестової частини,
  3. Ударні навантаження руйнують шліци основного вала гідромотора.
  4. Порушується центрування гідро насоса щодо кожуха маховика.
  5. Не прогнозований ресурс роботи відновленого сайту.

Не варто забувати що еластична муфта гідроприводу (Centa, Німеччина) це витратний елемент , який розрахований на певний термін служби, і заміна завжди дешевше ніж усунення наслідків.

Дана муфта повністю взаємозамінний із зубчастою муфтою:

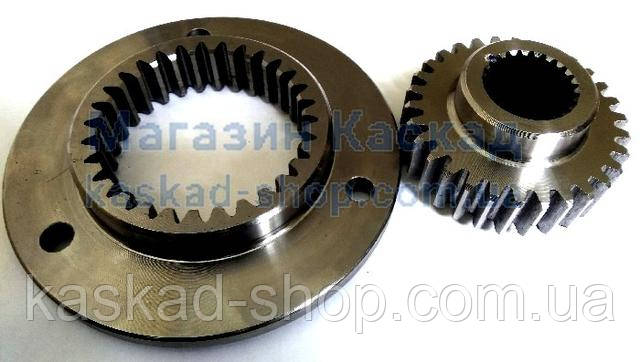

Зубчаста муфта Тигарбо

Монтується на Бетонозмішувачі:

  • Туймазинского ТЗА ,
  • Tigarbo. з двигуном( Д243, і Deutz F4L912).
  • Міксер АБС-7 ТЗА на шасі КАМАЗ-65115, Автоміксер АБС-5 (69363В)
  • КОМЗ-експорт на шасі КамАЗ-55111.
  • МАЗ: АБС-5, АБС-6, АБС-7, АБС-8, АБС-9ДА, АБС-10

Купити еластичну муфту(K-100-165 ) для автобетонозмішувача ви можете в інтернет магазині Каскад-шоп.

Наші фахівці професійно проконсультують вас з підбору сполучної муфти для вашої техніки транспортує бетонні суміші. В інтернет магазині Каскад-шоп в наявності широкий асортимент запасних частин і комплектуючих для автомобільних міксерів.

Офіс і склад знаходяться в Києві,  доставка здійснюється по всій Україні службами перевезень.

Замовляйте через кошик, і ми зв'яжемося з вами, уточнимо ваші дані і зробимо відправку.

З усіх технічних питань, дзвоніть нам за телефонами +380950155077 Viber ,+380678468272, або замовте зворотний дзвінок, наші фахівці проконсультують вас по тех. характеристиками з'єднувальних муфт гідроприводу автомобільного міксера.
