Змішувальний барабан автобетономиксера обертається навколо своєї осі в різних напрямках в залежності від режиму роботи обладнання.
Змішувальний барабан встановлений на три опорні точки під кутом в залежності від моделі АБС 10-15°
- Цапфа редуктора (опорний блін, грибок,вихідний вал) (РВМ).
- На опорних роликах, 2-х (Ролик Tigarbo) або 4-х (опорний Ролик Liebherr) в залежності від розмірів барабана бетономішалки АБС, і конструкції рами.

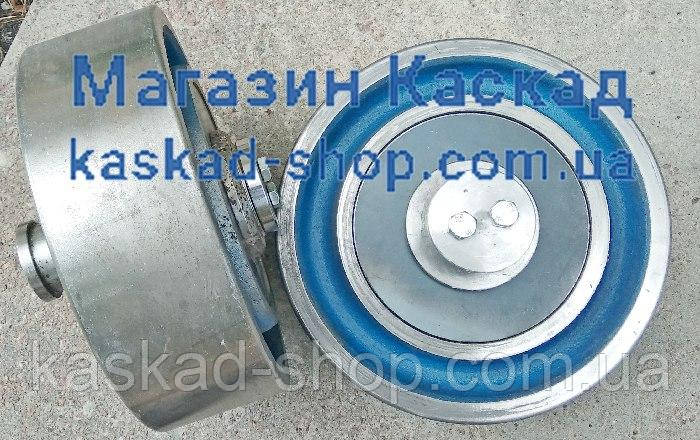

Опорний ролик це конструктивний вузол, призначений для сприйняття радіальних навантажень від ваги змішувального барабана міксера, і перевозиться в ньому бетонної маси.
Підтримуючі ролики змонтовані на кронштейнах на рамі установки в задній частині установки.
- Ролик автобетонозмішувача розподіляє вагу від барабана через бандажну кільце. Забезпечують плавне обертання барабана навколо заданої осі.

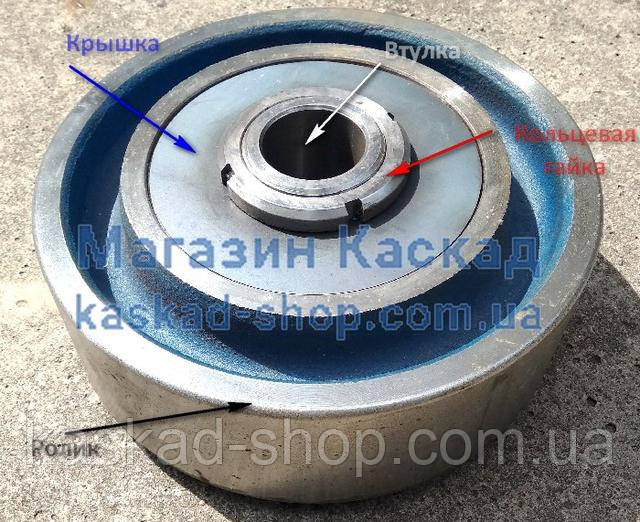

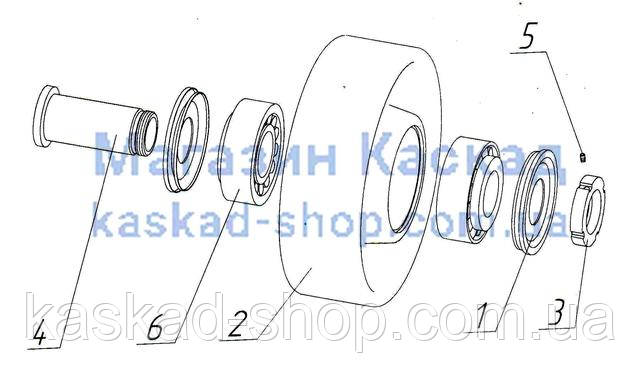

Конструктивно ролик бетоновоза виконаний у вигляді масивного металевого ковзанки з посадочними гніздами для двох конічних підшипників закритих кришками, зібраних в один вузол втулкою.
Втулка основна деталь підшипникового вузла опорного ролика, є "валом" для підшипників. З кільцевої гайкою на одному кінці, яка регулює зазор в підшипниках і фіксує бічні кришки,
Весь вузол обертається на осі , Вісь ролика входить у вухо кронштейна рами надбудови АБС.
Тих характеристики коліс підтримують:
- Зовнішній діаметр:180 мм, 200 мм, 220 мм,245 мм, 250 мм, 260 мм,280-мм.
- Внутрішній діаметр під конічні підшипники:110мм,130мм,160мм.
- Ширина опорної частини: 90 мм,92-мм, 100 мм, 104 мм,105-мм, 110 мм, 120-мм
- Діаметр осі: 25мм,35мм,50мм,
Розміри опорних роликів для АБС мм:
- 180*130*100, 200*110*105, 220*110*90, 220*110*100,250*110*92, 250*130*90, 250*130*120, 250*160*90, 250*160*110, 260*110*90, 280*110*90, 280*160*90, 280*160*110,
Експлуатація обладнання відбувається високо в агресивному середовищі ,пісок, цемент, волога, будівельний пил. Для стабілізації обертання груші бетономішалки бандажну кільце іноді змащують літієвими (графітними) мастилами, це призводить до утворення абразивного матеріалу і потрапляння в зону контакту ролика-опорного і бандажного кільця, збільшуючи знос опорної поверхні ролика, і кільця бочки. Змінюючи при цьому зовнішній діаметр опорного ролика автомобільного бетонозмішувача .
Змащення конічних підшипників не передбачена, мастило вноситься фактично один раз при установці, або ремонту, що зменшує ресурс роботи ролика абс, його підклинювання, і розкол внаслідок зміни геометрії, і збільшення вибрационних навантажень.

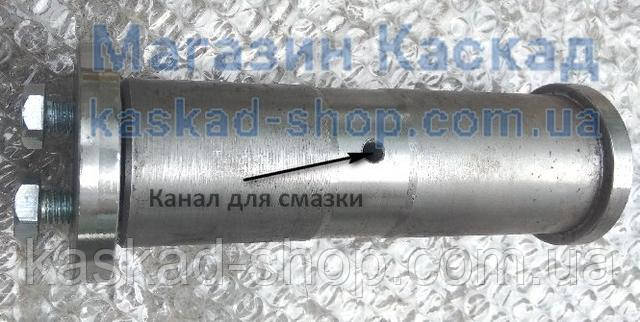

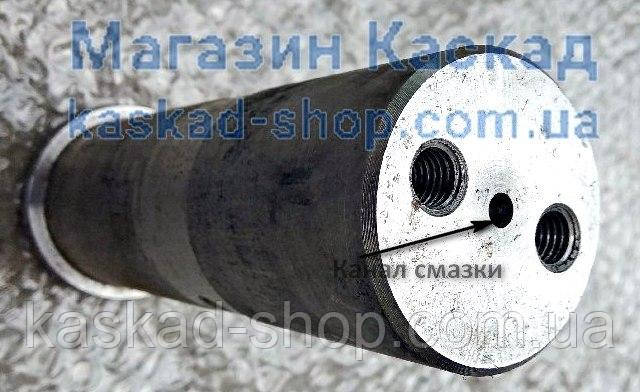

Вісь має канал для мастила через маслянку ( тавотницу), мастило змащує вузол втулка-вісь,
Наш відділ продажів разом з нашими клієнтами власниками техніки для перевезення бетону систематизували причини поломки опорних - роликів бетонного міксера, та можемо зробити висновки і рекомендації:
- При заміні підшипників слід звертати увагу на стан посадкової циліндричної поверхні втулки (СБ-172-1.01.16.003). При її зношуванні можливий неправильний монтаж підшипників або навіть їх люфт.
- Нерівномірний знос втулки ролика-опорного автобетономиксера, тягне за собою зміну нахилу осі ковзанки . При цьому змінюється навантаження, кут і площа контакту з бандажным кільцем. Що призводить до передчасного виходу з ладу підшипників і всього підшипникового вузла.
- Контролювати параметри вироблення зовнішнього діаметра опорного колеса,
- Міняти ролики тільки в парі, і заявленого розміру в конструкції машини.
- Не допускати роботи на різних діаметрах ролика.
- Ремонт наплавленням виробляти матеріалом м'якше ніж фортеця бандажного кільця,
- Перевіряти стан і геометрію кронштейнів кріплення опорних катків.
Наслідки роботи установки на роликах діаметр яких не відповідає конструкції бетонозмішувача, різні діаметри (знос), неправильний кут контакту з кільцем,
- Порушується заданий конструктивно (10-15г) кут нахилу осі бочки.
Це веде до поломки редуктора РВМ, обрив вихідного валу ( цапфи, фланця, гриба, тарілки). Так як основний підшипник редуктора(РВМ) може компенсувати незначне осьове змішування вала на 1-3 гр.
Дана інформація допоможе вам правильно і без аварійно експлуатувати техніку для транспортування бетону, різних виробників:
